PcVue nadzoruje budynek w Paryżu

Centrum biznesowe The Business Louvre w Paryżu wybrało aplikację nadzorującą PcVue firmy ARC Informatique do obsługi swojego systemu zarządzania budynkiem (BMS). Właściciel budynku przeprowadził gruntowną renowację, której głównym celem było dostosowanie powierzchni do potrzeb biurowych. Konieczny był wydajny system BMS pozwalający zarządzać i monitorować 37 tys. m kw. dostępnej powierzchni.

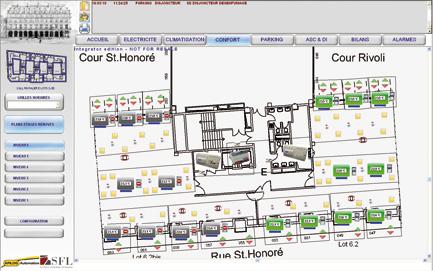

PcVue – podgląd systemu urządzeń zapewniających komfort w budynku The Business Louvre
Rys. ARC Informatique


Budynek pochodzi z 1852 roku i znajduje się naprzeciwko muzeum w Luwrze. Został zbudowany wg wskazówek cesarza Napoleona III i początkowo był wykorzystywany na potrzeby sklepów. Dziś na dwóch pierwszych poziomach mieści się Antique Dealers Louvre z 250 stoiskami o powierzchni 10 tys. m kw. oraz 30 specjalistycznych sklepów. Sześć górnych pięter zostało przeznaczonych dla centrum biznesowego The Business Louvre, które od 1990 roku gości prestiżowych najemców, m.in. Ministerstwo Finansów, ambasadę USA oraz Banque de France. Zarządzanie projektem powierzono firmie Escope, natomiast pieczę nad systemem BMS sprawuje firma Apilog Automation.

Aplikacja nadzorująca PcVue monitoruje następujące wyposażenie LonWorks: pompy ciepła z regulatorami, w sumie monitorowanych będzie 1200 pomp; system oświetlenia wykorzystujący multiczujniki z modułami podczerwieni; system rolet z modułami dla silników 230 V; zdalne sterowanie dla systemu centralnego sterowania pompami ciepła, oświetleniem i roletami; akwizycję danych z paneli rozmieszczonych na kilku poziomach poprzez sterowniki PLC.

Architektura wykorzystująca technologię LonWorks została uzupełniona przez wyposażenie zasilające (klimatyzatory i podstacje dla regulacji i rozdziału energii elektrycznej sterowane przez urządzenia TEND IP) oraz mierniki i centralne tablice niskiego napięcia – PcVue przetwarza i analizuje dane z ok. 250 mierników w magistrali Modbus. Sterowniki PLC TSX wspierają zarządzanie systemem zapasowego zasilania.

Cały projekt składa się z ponad 2500 węzłów LonWorks.

W skład architektury systemu BMS wchodzi przede wszystkim 36 serwerów Loytec L-INX, trzy stacje nadzorujące PcVue wraz z WebVue (thin-client umożliwiający dostęp przez Internet/intranet) oraz oprogramowanie NL Facilities firmy Newrin System.

Dzięki elastyczności PcVue i zaawansowanej technologii firmie Apilog Automation udało się dokonać otwartej integracji systemów oprogramowania i sprzętu. Rozwiązanie pozwala na zarządzanie całością wyposażenia budynku i umożliwia szybką reakcję w sytuacjach awaryjnych. Charakteryzuje się łatwym użyciem i efektywnością pozwalającą na szybką kontrolę każdego obszaru oraz dynamiczną rekonfigurację. Aplikacja dzięki możliwościom optymalizacji zużycia energii, pozwala na uzyskanie oszczędności rzędu 20–30%.

Źródło: Informatyka w Budownictwie, nr 4 (16) 2012
